    鋼件的鍛造CT10級公差相當于精密鑄造的CT7級



      在生產加工中,對于毛坯表面要求的部件,我們應該采用鍛造工藝來代替鑄造工藝。下面我們從公差上來做對比。用鍛件CT10級來對比鑄造CT7級。

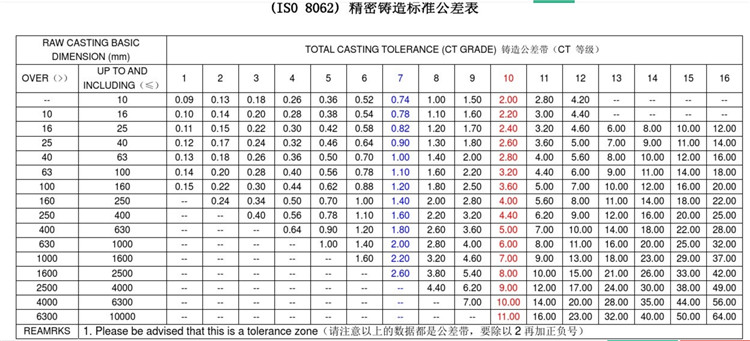

        先看精密鑄造公差表。



    鍛件未注公差標準

      一、引用標準

      GB12361鋼質模鍛件通用技術條件

      GB12362鋼質模鍛件公差和機械加工余量

      QC/T270汽車鋼模鍛造零件未注公差尺寸的極限偏差

      二、基本原則:1、以客戶要求為原則,如與客戶要求產生沖突,以客戶要求為準。

      2、以圖紙及工藝文件為原則,圖紙或工藝文件已經注明的,以文件為準。

      使用該標準時以上原則不得違背。

      三、使用范圍

      適用于鍛造廠內部鍛件鍛造未注公差控制。

      四、具體內容

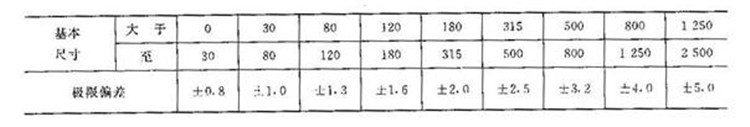

      1、鍛造孔類未注尺寸公差

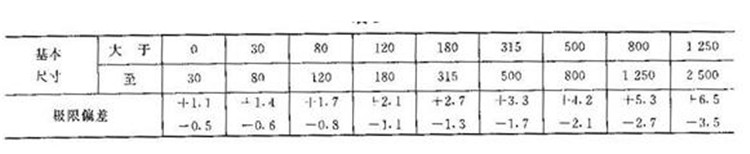

      2、鍛造軸類未注尺寸公差

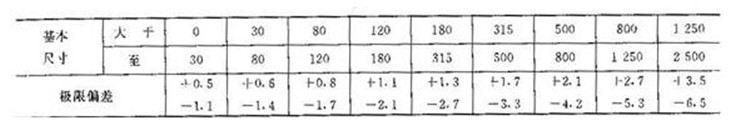

      3.鍛造非孔軸類未注尺寸公差

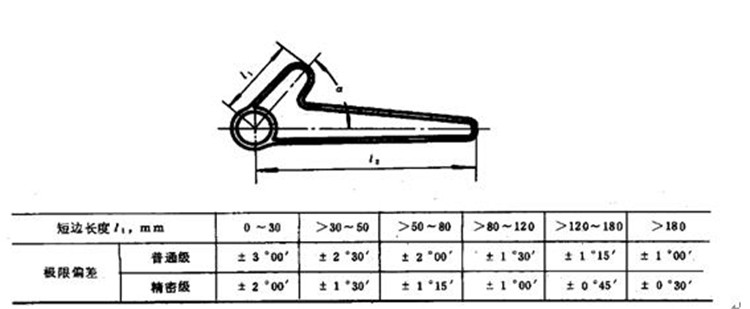

      4、角度公差,參照下表普通級執行

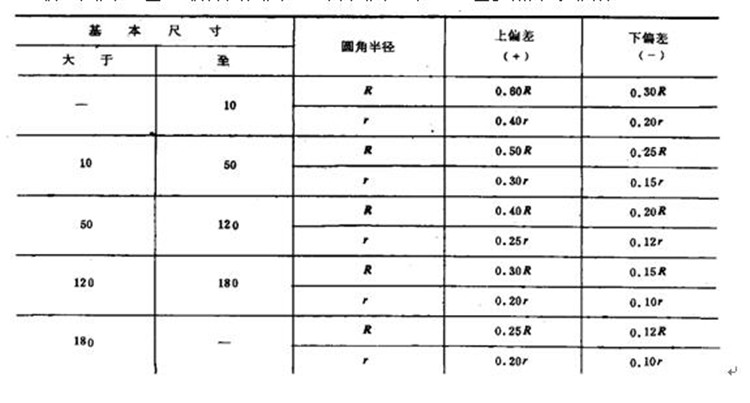

      5、鍛造圓角公差,鍛件內圓角R、外圓角r未注公差參照下表執行

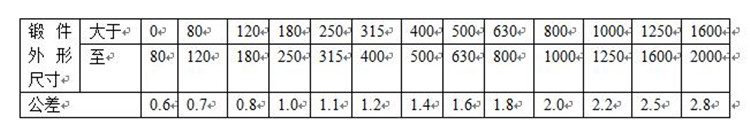

      6、鍛件直線度,平面度公差,參照下表,但不得大于加工余量的2/3

      7、切入深度(切肉)與殘留飛邊、毛刺所指缺陷位置相同,缺陷相反,公差數值相同。前軸類按1.5,小鍛件類參照圖紙要求。

      8、前軸頂料桿凹凸痕跡不大于1.0。

      9、表面缺陷深度公差:表面缺陷指鍛件表面的凹坑、麻點、碰傷、折疊和裂紋的實際深度,執行如下:

      加工表面:如鍛件實際尺寸等于基本尺寸,深度為單邊加工余量一半,如實際尺寸大于或小于基本尺寸,深度為單邊加工余量一半加或減單邊實際偏差值,內表面尺寸取相反值。

      非加工表面:深度公差為厚度公差的1/3


    ?
